真空繼電器從結構上可以分成兩大類。

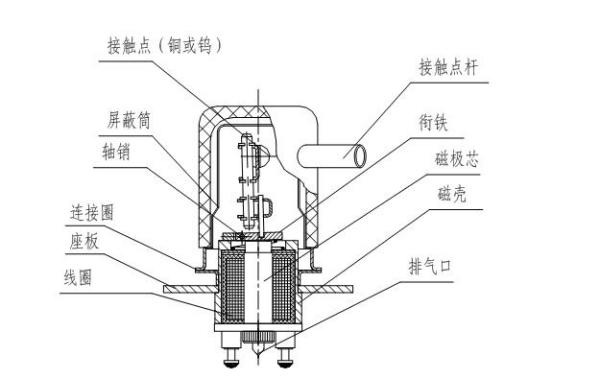

①排氣式結構，共同特點是有排氣管，需要通過真空排氣臺進行排氣。銜鐵動作機構位于真空系統內部，控制電流流過線圈產生的電磁力使置于真空內的鉸鏈銜鐵動作，帶動動觸點動作，完成開斷或接通動作。如下圖

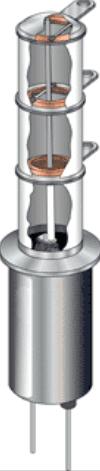

②膜片式結構，特點是不需要進行排氣，其真空系統通過真空焊接爐直接獲得，銜鐵機構位于真空室外，銜鐵的運動通過彈性密封膜片傳人真空室內部。如下圖
